自來水廠的常規制水工藝從原水取水，沉淀池絮凝 沉淀，濾池過濾，直至最后的出水泵房輸出供水，都離不開閥門的使用。但是在不同的部位對于 閥門的選用要求是大不相同的。主要區別在于閥門的口徑，閥門的類型和閥門的控制方法上。

水廠常規制水系統的閥門分布

1、原水取水的工藝閥門

頭部原水的閥門其特點是閥門口徑較大，無須經常 操作，大部分屬于一年甚至幾年才需要操作一次，閥門長期處于常開或常閉狀態。因此從控制方 法上，95％以上選用的是手動閥門，從閥門類型上均為閘閥或者蝶閥，由于閘閥的水頭損失要優 于蝶閥，頭部閥門閘閥略多于蝶閥?？趶郊性?200~1600mm，在頭部進水管道上也存在口徑 3000mm的閥門。

2、沉淀池閥門

沉淀池的閥門主要是進水閥，出水閥和隔離閥。出 水閥基本處于常開狀態，隔離閥基本處于常閉狀態，一年操作一次，故而這兩種閥門都選用手動 閘閥，規格分布在2200×1800~1200×840之間。而沉淀池的進水閥承擔著水量分配的重要職責， 要求調節頻繁，性能可靠，且分布在各個沉淀池前，分布比較散，均采用帶有智能控制系統的電 動調節閥。它是決定著沉淀池的水量和系統平衡的關鍵一環，對于制水線是根據出水量動態調節 的系統，尤為重要，并且還需要進行PID動態跟蹤調節，這時對于閥門的全行程時間，允許的起 停頻率都會有相應的要求。

3、濾池閥門

最常見的濾池為四閥濾池，這也是濾池的最基本配 置。即無論哪種濾池都至少有進水閥、排水閥、沖洗閥和清水閥這四類閥門。當然現在也有不少 五閥、六閥甚至七閥濾池，還配備了氣沖閥，初濾水閥或者多配備一個進水閥等等情況。從閥門 的結構上來分清水閥和沖洗閥通常選用蝶閥，這主要原因是清水閥和沖洗閥都安裝在管廊內的管 道上，且清水閥需要頻繁調節，而沖洗閥也會有調節沖洗強度的需求。而進水和排水通常通過渠 道進行，故而進水閥與排水閥基本上都選用通閘板閥。濾池的沖洗閥口徑要略大于清水閥口徑， 沖洗閥基本上在DN600~DN800，而清水閥則在DN400一DN600。進水閥和排水閥的尺寸與渠道尺寸 相關。從控制方法上來看，這四類閥門都采用電動控制或者氣動控制。但是這其中清水閥必須是 可調節的智能控制模式，和沉淀池進水閥的要求一致。此外考慮到綜合布線和模塊化的設計方法 ，濾池閥門可以選用總線型的控制模式或者PLC站點化的控制模式。前者的好處是省布線空間， 后者的優點在于，分離單格濾池，便于維護管理和移植。

4、泵房閥門

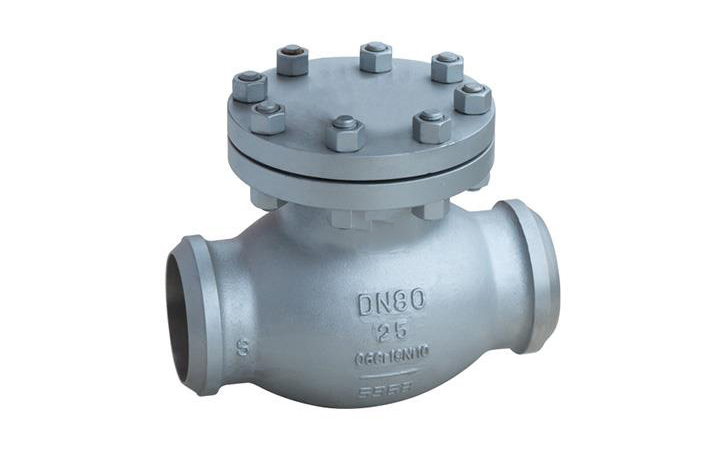

泵房內的閥門主要是水泵機組上的進水閥、出水閥 、檢修閥和止回閥。前三種閥門基本都選用蝶閥，差異在于控制方式上。進水閥和檢修閥只需要 手動閥門即可，因為他們一個處于常開狀態，一個處于常閉狀態，而出水閥則在每次開停水泵時 都需要啟閉，如果考慮到用出水閥調節水量，使水泵擁有不同的工況來滿足需求的因素，出水閥 也需要是調節型智能裝置控制。止回閥要防止水流倒轉的發生，又要避免水錘現象的發生，通常 選用靜音止回閥，帶有微阻的緩閉止回閥。有時也會選用多功能閥，集出水止回功能于一體。

水廠加藥系統的閥門

水廠加藥系統的特性決定了用在上面的閥門口徑小 ，流量小，但是對流量調節要求高，精度要求高，調節速度快，故而通常選用流量調節閥，這種 閥門使得介質流通能力僅僅取決于閥本身的結構，這樣就做到了流量調節一次完成。此外加藥系 統管道內的介質是硫酸銨、次氯酸鈉等溶液，這就要求閥門還具有抗腐蝕的能力。另外加藥系統 還會用到球閥作為開關閥、背壓閥等。

閥門的選擇步驟

確定工藝要求，即確定現場管道內的壓力、流量。

根據管道的口徑、現場工況，選擇閥門的類型，結 合第一步的工藝參數，選擇閥門，同時根據閥門的安裝位置，決定是否要加裝加長管。

根據傳動形式選擇傳動機構，水廠的蝶閥多以多回 轉的轉動機構為主，閘板閥則是直行程的傳動機構。

確定控制方式，對于氣控系統就是氣缸與配套傳動 機構選擇，對于電控系統則是電動執行機構選擇。對于電動執行機構的選擇即根據閥門要求的全 行程時間、閥門的扭矩等參數，確定傳動機構的速比和輸出力矩，接口類型，確定電動機的轉速 、功率等。

考慮執行機構的防護等級、通訊方法，是否選用可 控硅等其他配置。

隨著自動化水平的提高，水廠對閥門的要求也越來 越高，越來越多，但是無論如何變化，常規的選用上大致在本文所講的范圍內。主要的閥門本文 都有所提及，當然水廠還有用到排氣閥、電磁閥等。
